TL-Q5MC1 2M, Датчик: индуктивный; 0-5мм; NPN / NO; Uпит: 12-24ВDC; 50мА; IP67

 Технические характеристики TL-Q5MC1 TL-Q5MC1 2M
Присоединение: кабель
Степень защиты IP: 67
Дистанция срабатывая, мм: 4
Корпус: прямоугольный
Материал корпуса: пластмасса
Электрическая схема: NO
Тип выхода: NPN
Описание, применение TL-Q5MC1 TL-Q5MC1 2M

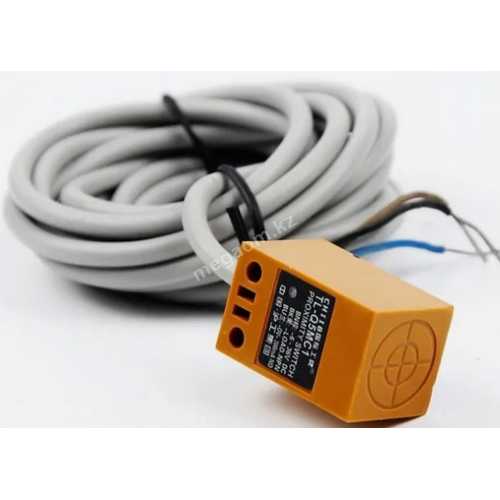

TL-Q5MC1 Индуктивный датчик в прямоугольном корпусе, NPN NO,   TL-Q5MC1 2M
TL-Q5MC1 2M Технические параметры TL-Q5MC1
Тип устройства:индуктивный датчик купить,индуктивный датчик положения,датчики индуктивные бесконтактные,индуктивный датчик принцип,индуктивный датчик схема,работа индуктивного датчика,индуктивный датчик принцип работы
Корпус: неэкранированный, со встроенным кабелем 2 м

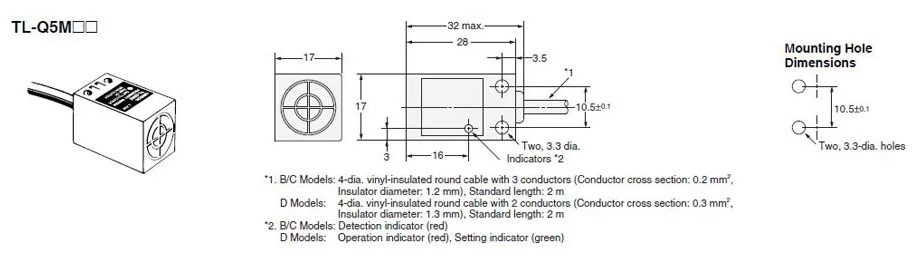

Размеры корпуса: 32 х 17 х 17 мм (фото 3)
Материал корпуса: термостойкая ABS смола
Вес: 60 гр
Зона срабатывания: 5 мм от -10% до +10% (фото 5)
Установка расстояния: 0 до 4 мм
Материал обнаруживаемого объекта: черные металлы, с объектами из цветных металлов снижается чувствительность
Размеры обнаруживаемых объектов:15 х 15 х 1 мм
Частота срабатывания, в среднем: 500 Гц
Скорость срабатывания, максимум: 2 мс (дифференциальность срабатывания в зависимости от размеров и материалов объекта обнаружения на фото 6)
Напряжение питания: 12 ... 24 Вольт DC
Рабочее напряжение:  10 ... 30 Вольт DC
Потребляемый ток, максимум: 10 мАмпер, при 24 Вольт постоянного тока

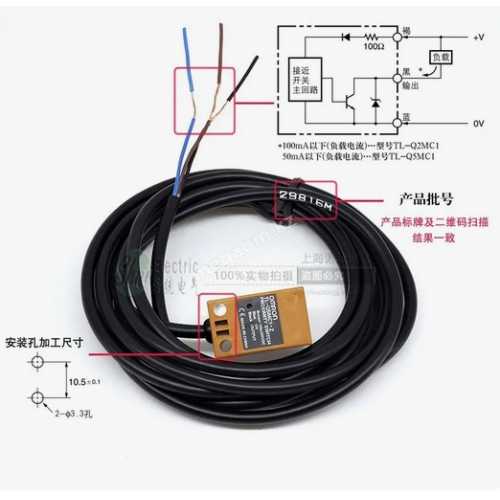

Тип выхода:NPN NO, NPN выход с открытым коллектором (схема подключения на фото 4)
Коммутационная способность: 0 ... 50 мАмпер, при 30 Вольт постоянного тока
Остаточное напряжение, максимум: 1 Вольт, при номинальном токе нагрузки с кабелем длиной 2 м
Индикатор обнаружения: красный
Защита: ограничитель перенапряжения, защита от обратной полярности
Рабочая температура -25 ... 70C
Хранение: -25 ... 70C, без обледенения или конденсации
Влажность: 35 ... 95% относительной влажности
Хранение: 35... 95% относительной влажности, без конденсации
Влияние температуры:±20% расстояния срабатывания в диапазоне температур -25 ... +70 C
Влияние напряжения: ±2,5% расстояния срабатывания в номинальном диапазоне напряжения + -10%
Сопротивление изоляции: 5 МОм на 500 Вольт DC между заряженными частями и корпусом
Электрическая прочность: 500 Вольт переменного тока 50/60 Гц в течение 1 минуты между заряженными частями и корпусом
Устойчивость к вибрациям:10 ... 55 Гц, 1,5-мм двойная амплитуда на 2 часа в каждом из X, Y и Z.
Ударопрочность: 200 m/c2 в течение 10 раз в каждом из X, Y и Z.
Степень защиты: IP67
