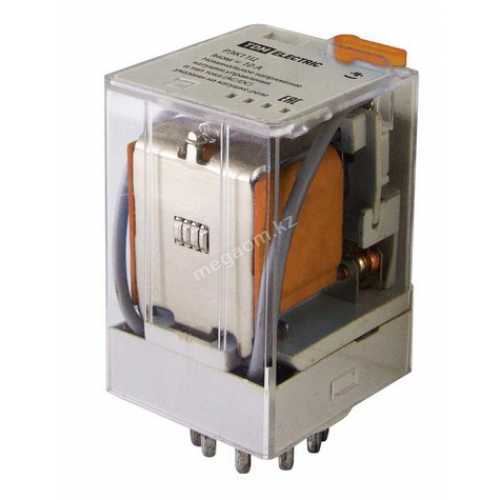

Производитель: ТДМ Реле РЭК11Ц/3 10А 230В AC используется для передачи команд управления исполнительным элементам путем коммутации их электрических цепей переключающими контактами. Основные характеристики: − Три группы переключающих контактов. − Номинальный ток контактов реле 10А. − Номинальное напряжение катушки управления 230В AC. Технические параметры
Номинальный ток контактов реле, A 10
Номинальное напряжение катушки управления, В 230В AC (переменный ток)
Сопротивление управляющей катушки, ±10%, Ом 7400
Минимальное напряжение срабатывания контактов реле 80% от Uном
Напряжение возврата контактов реле для АС: 30% от Uном
Время срабатывания/возврата реле, мс 30
Напряжение пробоя, В 1000 (между соседними контактами)
1500 (между контактами и катушкой)
Электрическая износостойкость, не более, циклов 100 000
Механическая износостойкость, не более, циклов 10 000 000
Для управления нагрузками небольшой мощности, требующими большого количества коммутаций. Для дистанционного управления нагрузкой путем подачи управляющего напряжения на катушку реле. Широко применяется в автоматике инженерного оборудования зданий, насосов, систем вентиляции, отопления, освещения и т. д., коммутации электрических цепей переменного и постоянного тока.
Материалы
Применение серебросодержащих контактов (сплав серебра 50±5% с оксидом кадмия) повышает надежность контактирования и долговечность реле.
Конструкция
Реле устанавливается в модульный розеточный разъем, который крепится как на DIN-рейку, так и на панель с помощью винтов. На разъемах расположены зажимы выводов переключающих контактов и катушки управления. Номинальное напряжение катушки управления и тип тока (AC/DC) указаны на катушке реле под прозрачной крышкой.
Преимущества

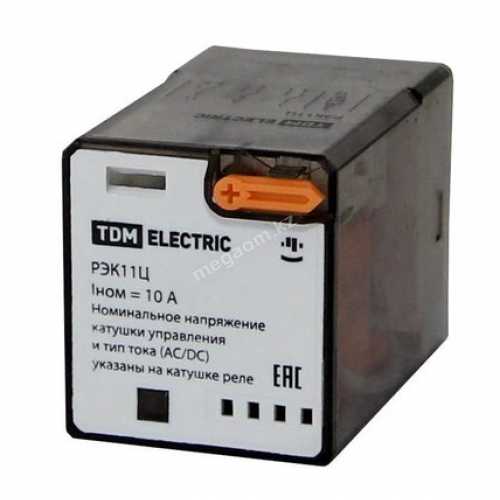

Реле работоспособно при любом положении в пространстве. Реле имеет механический рычаг ручного замыкания контактов (оранжевого цвета для исполнений на переменный ток – АС, синего – для постоянного тока – DC). Реле имеет индикатор замкнутого состояния контактов.
