Производитель: ТДМ Реле РЭК8Ц/2 10А 230В AC используется для передачи команд управления исполнительным элементам путем коммутации их электрических цепей переключающими контактами. Основные характеристики: − Две группы переключающих контактов. − Номинальный ток контактов реле 10А. − Номинальное напряжение катушки управления 230В AC. Технические параметры Номинальный ток контактов реле, A 10 Номинальное напряжение катушки управления, В 230В AC (переменный ток) Сопротивление управляющей катушки, ±10%, Ом 7400 Минимальное напряжение срабатывания контактов реле 80% от Uном Напряжение возврата контактов реле для АС: 30% от Uном Время срабатывания/возврата реле, мс 30 Напряжение пробоя, В 1000 (между соседними контактами) 1500 (между контактами и катушкой) Электрическая износостойкость, не более, циклов 100 000 Механическая износостойкость, не более, циклов 10 000 000 Наличие драгоценных металлов (серебро), мг 40 Потребляемая мощность, активная/полная, Вт/ВА 1.5/2.5 Степень защиты реле (в разъеме) IP40 Диапазон рабочих температур, °С от -25 до +55 Количество групп переключающих контактов 2 Тип контактов реле 2р (переключающие) Тип присоединяемого разъема Р8Ц Код по каталогу изготовителя SQ0701-0105

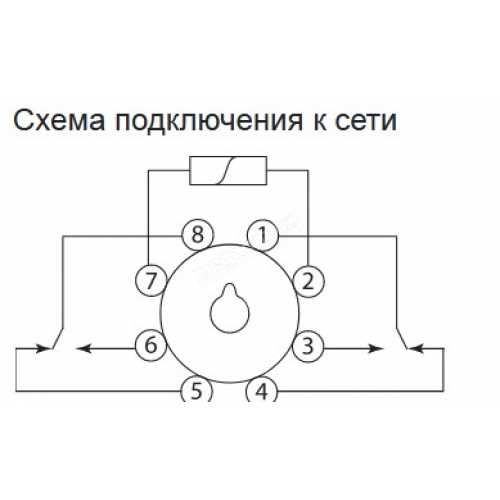

Реле устанавливается в модульный розеточный разъем, который крепится как на DIN-рейку, так и на панель с помощью винтов. На разъемах расположены зажимы выводов переключающих контактов и катушки управления. Номинальное напряжение катушки управления и тип тока (AC/DC) указаны на катушке реле под прозрачной крышкой.
Преимущества
Реле работоспособно при любом положении в пространстве. Реле имеет механический рычаг ручного замыкания контактов (оранжевого цвета для исполнений на переменный ток – АС, синего – для постоянного тока – DC). Реле имеет индикатор замкнутого состояния контактов.
