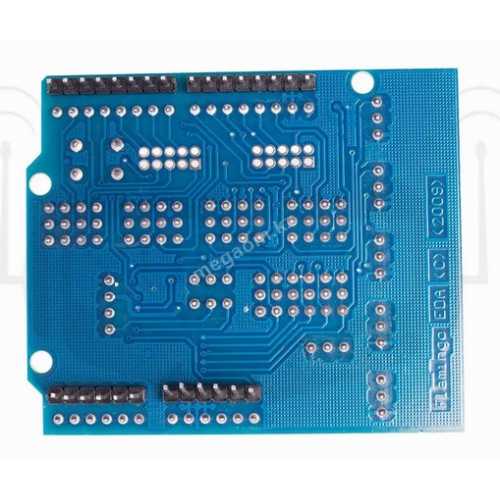

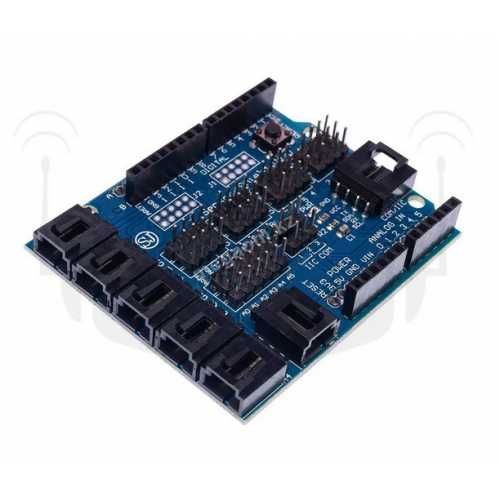

Плата для подключения датчиков для ардуино (Xduino Sensor Shield V4.0) Плата способствует быстрому подключению датчиков, модулей, серво моторов, интерфейсов Serial и I2C, а также выводит все порты контроллера формфактора Duemilanova/Uno(также может быть подключена и в серию мега, но с ограничениями и вытекающими обстоятельствами). Это более упрощенный вариант этой платы(немного не верное сравнение, но всё же). Доступно, качественное изделие, масса примеров применения и несомненно удобств в использовании контроллеров Ардуино. Поддерживает другие шилды поверх этого.
Arduino sensor shield V4 представляет собой надстройку для плат Arduino, разветвляющую каждый пин отладочной платы для практичного подключения трёхпроводных модулей датчиков. Все 13 цифровых портов Arduino выведены на трёхконтактные гребёнки с распиновкой, схожей с распиновкой сервоприводов – земля, плюс питания, сигнал. Это позволяет подключать как собственно серво, так и различные датчики, требующие питания и выводящие показания по одному проводу. Аналоговые пины выведены на специальные разъёмы для быстрого подключения. Они также имеют «серво»-распиновку. На плате установлен ещё один четырёхпиновый разъём, к которому можно подвести либо IIC, либо UART, выставив нужные джамперы на шилде. Особенности:
не мешает дальнейшему наращиванию функционала другими шилдами
на шилд выведены кнопка сброса и светодиод питания
корпуса разъёмов полностью закрывают внутренние контакты, предохраняя от короткого замыкания
Габариты 69*57*18 мм Напряжение питания 5 В Доступные интерфейсы I2C, UART Количество аналоговых входов 6 Количество цифровых выходов 13 Исходящее напряжение 6-20 В Рекомендованное входящее напряжени 7-12 В
