• Модель:

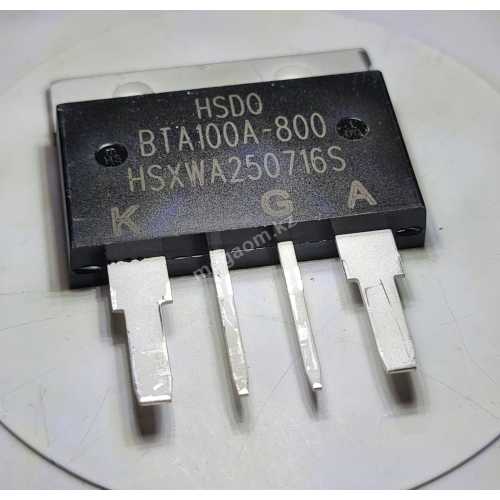

    Симистор BTA100-800B
  • Доступно:
    Есть в наличии
4 800тг.

Описание



Производитель HSDQ

Корпус TOP4

Структура TRIAC

Схема соединения Одиночный

Коммутируемый ток 100 А

Пиковый коммутируемый ток 1000 А

Макс. напряжение в закрытом состоянии 800 V

Макс. ток управления (открывания) 50 мА

Максимальный ток удержания 80 мА

Максимальный ток утечки 1.5 мА

Способ монтажа Пайка в отверстия

    Описание:
Высокая плотность тока за счет двойной мезатрической технологии;
Симисторы серии BTA100 подходят для коммутации переменного тока общего назначения.
•    Приложения:
их можно использовать как функцию ВКЛ / ВЫКЛ в таких приложениях, как
как статические реле, регулировка нагрева, цепи включения асинхронного двигателя ...
или для регуляторов освещения, регуляторов скорости двигателя
•    Функции:
Серия BTA100 - изолированная конструкция
Напряжение блокировки до 800В
Действующий ток в открытом состоянии до 100А
Неповторяющийся пиковый ток в открытом состоянии до 1000А
•    Абсолютные максимальные значения

VDRM Повторяющееся пиковое напряжение в закрытом состоянии Tj = 25 ° C 800 1600 В
VRRM Повторяющийся пик Обратное напряжение Tj = 25 ° C 800 1600 В
IT (среднеквадратичное значение) действующий ток в рабочем состоянии F = 60 Гц, Tc = 110C - 100 A
Неповторяющийся пиковый ток в открытом состоянии F = 50 Гц, t = 10 мс - 1000 A
ITSM F = 60 Гц, t = 8,3 мс - 1000 А

I2t I2t для предохранителя TP = 10 мс - 4000 A2S
di / dt Скорость нарастания тока в открытом состоянии lG = 2xlGT, tr <100 нс, Tj = 125C - 50 A/μs
IGM Пиковый ток затвора - 8,0 А
PGM Пиковая мощность затвора Tp = 20hs, Tj = 125C - 10 Вт
PG (AV) Средняя мощность затвора - 2,0 Вт
TSTG Температура хранения -40 150 C
Температура перехода TJ -40 125 C
